    • 宽系列焊接弯板链
详细描述:

焊接弯板链

宽系列焊接弯板链的小端相对窄系列来说比较宽,小端内宽最小也有107.1MM,最大能达326.1MM。我公司对特殊使用环境的链条给链板﹑销轴施以表面高频处理,使之具备更好的耐磨性和更高的强度;在腐蚀性较大的场合使用的,我们选用不锈钢材质。板厚从9.5MM-12.7MM,抗拉强度可以从170KN到360KN有不同选择。

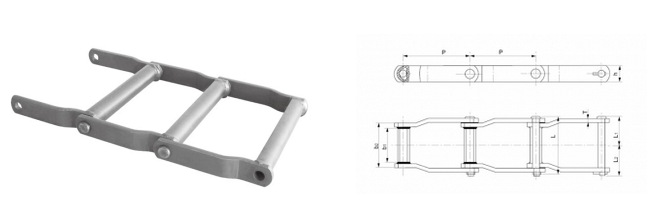

宽系列焊接弯板链



Chain no.Pitch P (mm)Sizes of bushing (max.) mmDiameter of pin d2 (max.) (mm)Height of sidebar h2 (max.) (mm)Inner width of narrow end b1 (max.) (mm)Outer width of narrow end b2 (max.) (mm)Thickness of sidebar T (max.) (mm)Tensile strength Q (min.) (KN)Weight per meter q (kg/m)
WDH110152.4D18.938.1231.5263.59.522016.9
WDR110152.4D18.938.1231.5263.59.517016.9
WDH112203.2D18.938.1231.5263.59.522014.1
WDR112203.2D18.938.1231.5263.59.517014.1
WDH120152.4A22.0750.8222.5260.3512.736029
WDR120152.4A22.0750.8222.5260.3512.731029
WDH480203.2A22.0750.8285.75323.8512.736027
WDR480203.2A22.0750.8285.75323.8512.731027
WDH580203.2E25.450.8285.75323.8512.736026.6
WDR580203.2E25.450.8285.75323.8512.731026.6
WDH104152.4D18.938.1107.1136.59.522015.1
WDR104152.4D18.938.1107.1136.59.517015.1
WDH113152.4C22.0738.1228.6269.8812.720316.6
WDR113152.4C22.0738.1228.6269.8812.716516.6
WDH116203.2B22.0744.45326.1358.89.524517.8
WDR116203.2B22.0744.45326.1358.89.520317.8



Note: For details about bushing size, please contact us directly.

宽系列焊接弯板链

Chain no.Pitch P (mm)Sizes of bushing (max.) (mm)Diameter of pin d2 (max.) (mm)Height of sidebar h2 (max.) (mm)Inner width of narrow end b1 (max.) (mm)Outer width of narrow end b2 (max.) (mm)Thickness of sidebar T (max.) (mm)Tensile strength Q (min.) (KN)Weight per meter q (kg/m)
WDH2210155.85D18.938.1236.5263.59.522016.9
WDR2210155.85D18.938.1236.5263.59.517016.9
WDH2380207.29A22.0750.8285.75323.8512.736026.7
WDR2380207.29A22.0750.8285.75323.8512.731026.7
WDH2480203.2A22.0750.8285.75323.8512.736027
WDR2480203.2A22.0750.8285.75323.8512.731027

Note: For details about bushing size, please contact us directly.
