详细描述:

挖沟机链主要用于工程机械,挖沟机使用。这种挖沟机链链条使用工况恶劣,冲击载荷较大。

我们在设计挖沟机链时,模拟了挖沟机链的使用环境,针对链条的使用要求,对链条的各个零件都单独进行了设计,采用大间隙,大过盈量,厚渗层的设计。加大了链条套筒与销轴,滚子与套筒间的间隙。保证了链条在使用时能够灵活转动。加大了链板与销轴、套筒间的过盈量,提高了销轴和套筒与链板的连接牢固度。增加了套筒的渗碳层厚度,延长了链条的使用周期。对于部分较易磨损零件,采用表面镀硬铬的工艺。


挖沟机链适用领域:工程机械。

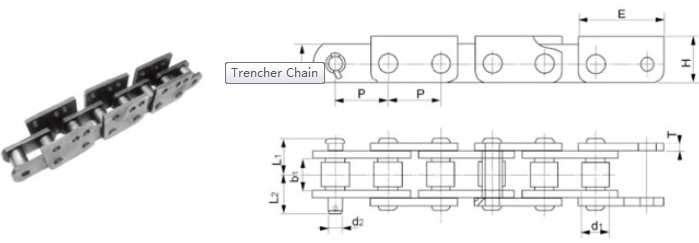

挖沟机链


链 号节距 P(mm)

内节宽度  b1(mm)

      链   板     销     轴

滚子直径

 d1

(mm)

抗拉强度

Q(min)(KN)

每米净重 q kg/m
T mmh mmH mmd1 mmL1 mmL2 mm
2250GL-M42.0125.24.931.838.111.126.929.422.231206.57
2250GL-M242.0125.56.431.860.311.126.933.922.231206.47




 链  号

节 距

P(mm)

内节宽度 b1(mm)                         链  板   销 轴

滚子直径

 d1

(mm)

抗拉强度

Q(min)(KN)

每米净重 q kg/m
T mmh mmH1 mmH mmE mmE1 mmE2 mmE3 mmd4 mmd2 mmL mm
2250GL-M342.0125.24.931.833.360.369.841.32.925.49.9511.156.322.231207.78
