重载弯板滚子链链轮
  • 重载弯板滚子链链轮

  •   东吴全国咨询热线:
  • 0519-88700518
  • 在线咨询
    • 重载弯板滚子链链轮
    • 重载弯板滚子链链轮
详细描述:

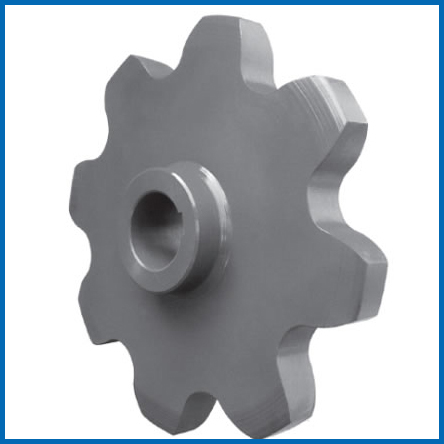

重载弯板滚子链链轮


链轮用于重载弯板滚子链,链轮整体调质后具有良好的综合机械性能,还具有足够的塑形和韧性,以承受较大的工作载荷。链轮的齿部采用高频淬火,使齿部的硬度较高,更具耐磨性。链轮可以根据不同的使用要求,加工成焊接链轮,降低生产成本。


Matching Chain No.Chain Pitch (mm)Outer diameter of chain roller (max.) (mm)Height of chain sidebar (max.)(mm)Inner width of narrow end (b1)
Nominal value
(Min. b1)=0.95b1) (mm)
ANSI standard
(min.)(mm)
201036.531.7547.8038.1036.6
251277.941.2860.539.6038.1
281488.9044.4560.5038.1036.6
3315103.4545.2463.5049.3047.2
3618114.3057.1579.2052.3050.3
4020127.0063.5091.9069.9067.1
4824152.4076.20104.6076.2073.2
5628177.8088.90133.4082.6079.2

Related Names
Industrial Steel Sprocket | Wear Resistant Sprocket | Weld On Sprocket
