模锻滑架、吊具、推杆外链板和模锻可拆链组合使用，根据不同的使用要求和功能选择不同的附件配合使用。
模锻滑架、吊具、推杆外链板适用领域：悬挂输送机。

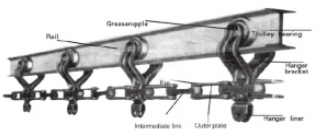

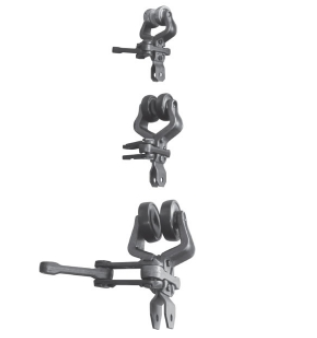

滑架，驱动链实物图

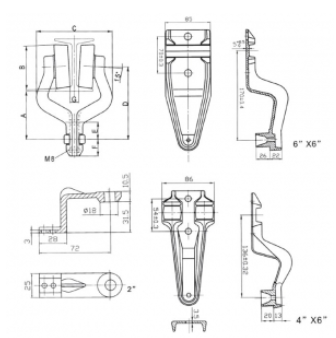

1. 模锻滑架：
滑架的作用是承受物件，吊具及链条的重量，仔垂直弯曲段还要承受链条张紧的合力，并能保证链条按轴道的线路运行。在线路中两个负载滑架之间距离超过800-900mm时，可在中间增加一个空载滑架。滑架系列主要包括X348型， X458型， X678型， CC100型， X160型 。
 |  |
| Forged hanger bracket model | Dimensions | Weight (kg/set) | |||||||
| A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) | |||
| 64 | 60 | 100 | 100 | 25.5 | 22.5 | 16 | 1.35 | ||
| 82 | 80 | 136 | 128.6 | 33.5 | 20.5 | 20 | 2.7 | ||
| 89 | 82 | 144 | 136 | 31 | 23 | 16 | 3.45 | ||
| 82 | 82 | 136 | 128.6 | 25.5 | 22.5 | 18 | 2.7 | ||
| 101.6 | 120 | 170 | 170 | 42 | 28 | 20 | 7.5 | ||

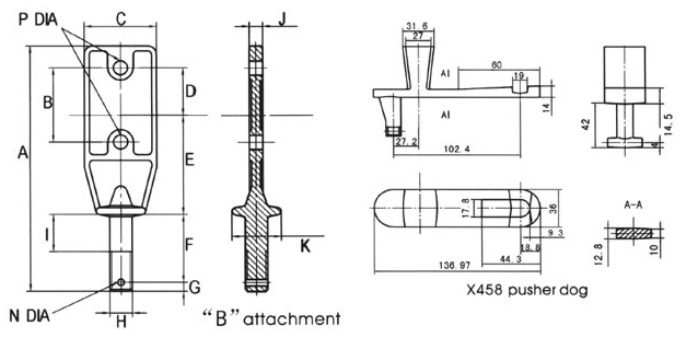

2. 吊具，推杆外链片
| Model | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | N (mm) | P (mm) | Wt (kg) |
| 146 | 48 | 38.1 | 26 | 62 | 40 | 6 | 12 | 15 | 6.4 | 32 | M12 | 4 | 9 | 0.22 | |
| 178 | 54 | 50 | 33.5 | 71.5 | 52 | 6 | 16 | 32 | 9.5 | 35 | M16 | 4 | 10.5 | 0.45 | |
| 222 | 70 | 76 | 41.5 | 79 | 67 | 9.5 | 22 | 41.2 | 12.7 | 51 | M22 | 5.5 | 10.5 | 1.27 |
